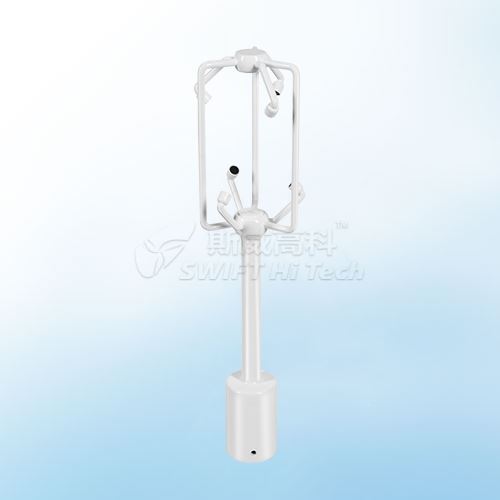

SW330 三维超声波风传感器
SW330三维超声波风传感器可同时提供三个维度方向的风速测量，2D模式下可测量水平风速、垂直风速、风向及风温；3D模式下还可以测量U、V、W轴上的风速。传感器采用优质铝合金壳体设计，结构紧凑、坚固耐用，便于安装和维护。采用8 ~ 30伏直流电供电并配有4针的M1 2连接器可供安装。 IP67防护等级，标准RS485输出方式。
优点
♦ 结构紧凑，高度集成，方便安装使用；
♦ 经过第三方专业机构测试，精度、稳定性、抗干扰性等都有严格保障；
♦ 可在复杂环境下工作，免维护；
♦ 结构紧凑，?？榛杓疲山猩疃榷ㄖ聘脑?。
技术参数
|
尺寸 |
534.7mm*117.5mm |
|
重量 |
1.5kg |
|
工作温度 |
-40~+85°C |
|
功耗 |
12VDC, max 0.14VA |
|
工作电压 |
8~30 VDC |
|
电气连接 |
4pin航插 |
|
外壳材料 |
铝 |
|
防护等级 |
IP67 |
|
防腐等级 |
C5-M |
| 浪涌等级 | 四级 |
|
波特率 |
1200-57600 |
| 数字输出信号 | RS485 半/全双工 |
| 风速 |
范围：0~50m/s(0~75m/s可选） 准确度：0.2m/s(0-10m/s)、±2%(>10m/s) 分辨率：0.1m/s |
| 风向 |
范围：0~360° 准确度：±2° 分辨率：0.1° |
| 温度 |
范围：-40~+85℃ 准确度：±0.2℃ 分辨率：0.1℃ |
|
静放电测试 |
参考 GB/T 17626.2 -2006 |
|
浪涌冲击测试 |
参考 GB/T 17626.5 -2008 |
|
快速脉冲群测试 |
参考 GB/T 17626.4 -2008 |
|
传导干扰测试 |
参考 GB/T 17626.6 -2008 |
| IP防护等级测试 | 参考 GB 4208 -2008 |
| 跌落测试 | 高度1.5米 1角 3棱 6面 |
| 风洞测试 | 参考JJG 0001-1992 |
| 振动测试 | 参考GB5170.14-85 |
| 高低温存储测试 |
参考GB/T2423.2-2008 参考GB/T2423.1-2008 |
| 高低温运行测试 |
参考GB/T2423.2-2008 参考GB/T2423.1-2008 |
| 盐雾测试 |
参考ISO 6270-1:1998 参考ISO 7253:2001 参照ISO 12944-6:1998 |
应用场景
♦ 风力发电；
♦ 道路、桥梁、气象监测；
♦ 城市环境监测。
